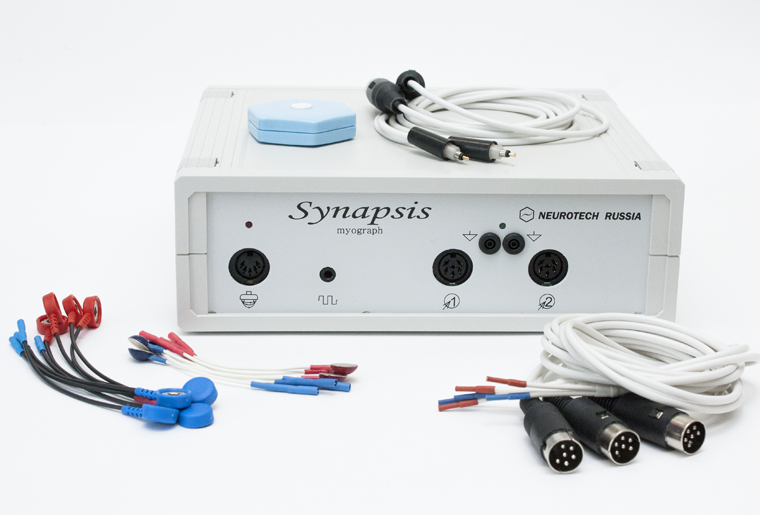

Миограф «Синапсис» двухканальный
Бюджетный вариант стандартной конфигурации электромиографа «СИНАПСИС». Используется при проведении спектра общепринятых электромиографических методик, в которых достаточно одного или параллельной записи двух каналов ЭМГ. К таким относятся игольчатые, стимуляционные и большинство накожных исследований.
Поделиться
Миограф «Синапсис» двухканальный соответствует Перечню оборудования для оснащения и переоснащения медицинских организаций по Приказу МЗ РФ №1379н от 28.12.2020 г. (код вида мед. изделия 292080, 260980 «Электромиограф»).
Работа с прибором производится по одному или двум отведениям в реальном времени. Может с одинаковой эффективностью применяться как в стационарных условиях, так и при выездах (не требует питания 220 В). При разработке применен ряд инновационных технических решений, позволяющих регистрировать максимально качественную электромиограмму (ЭМГ) с крайне низким уровнем шумов и помех.

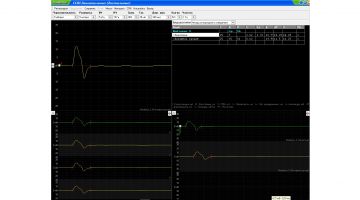

Электромиографическая система «Синапсис» позволяет провести следующие методики:

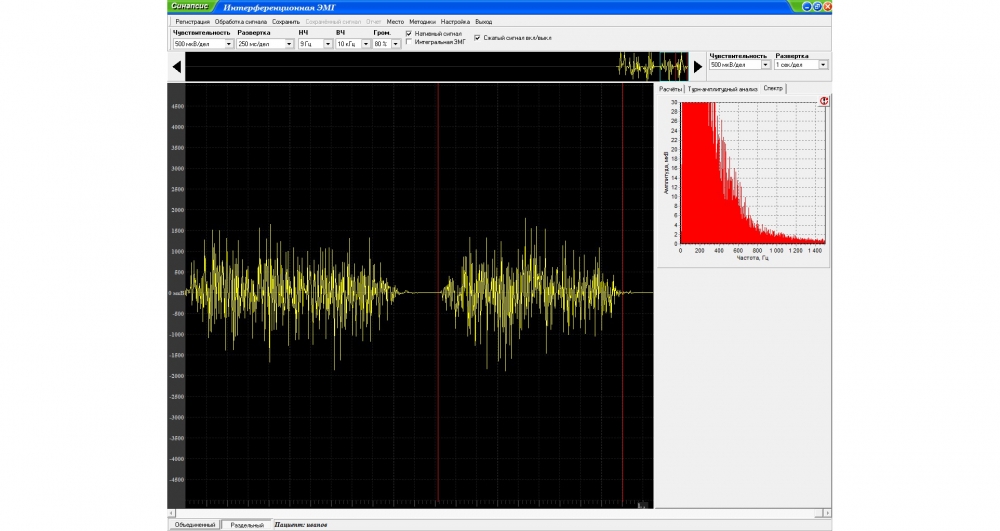

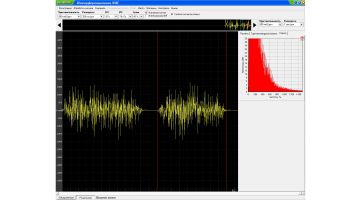

- анализ интерференционной, спонтанной, интегральной электромиограммы,
- турн-амплитудный и спектральный анализ,

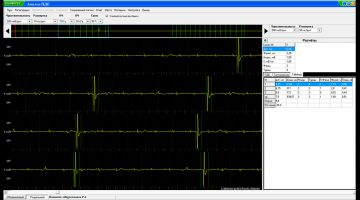

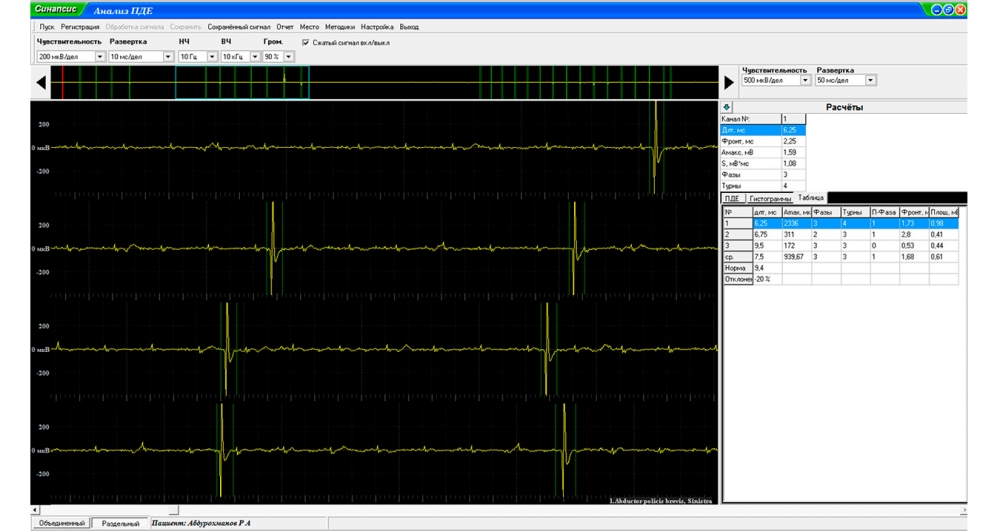

- анализ потенциалов двигательных единиц,

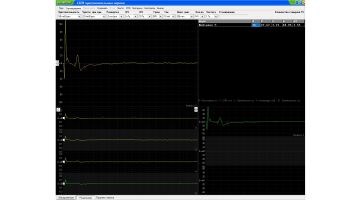

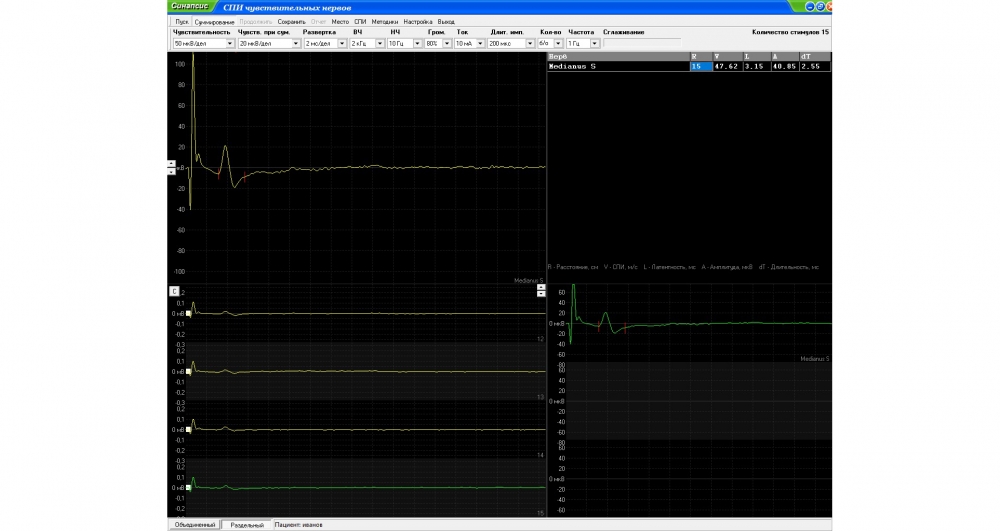

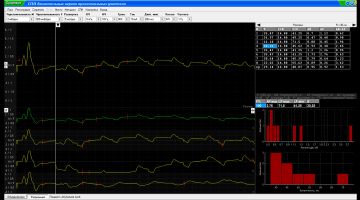

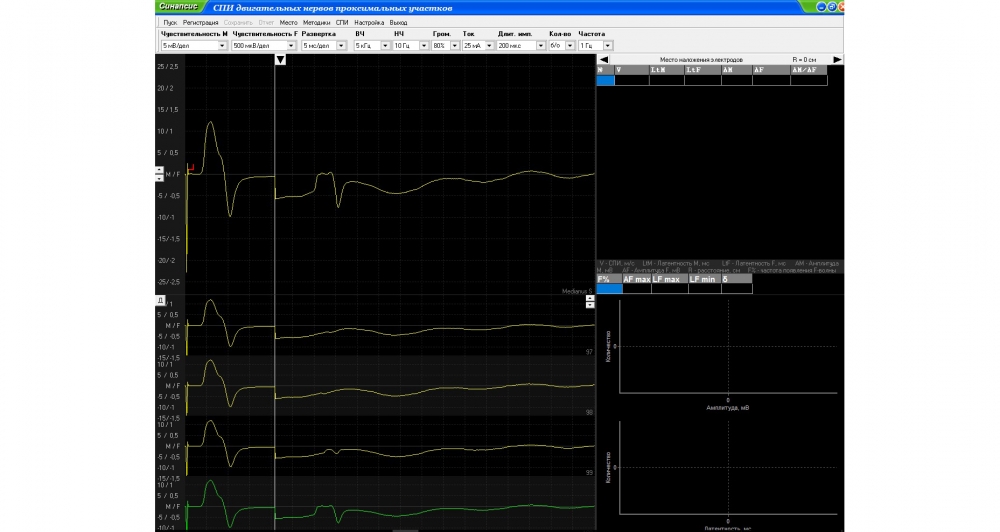

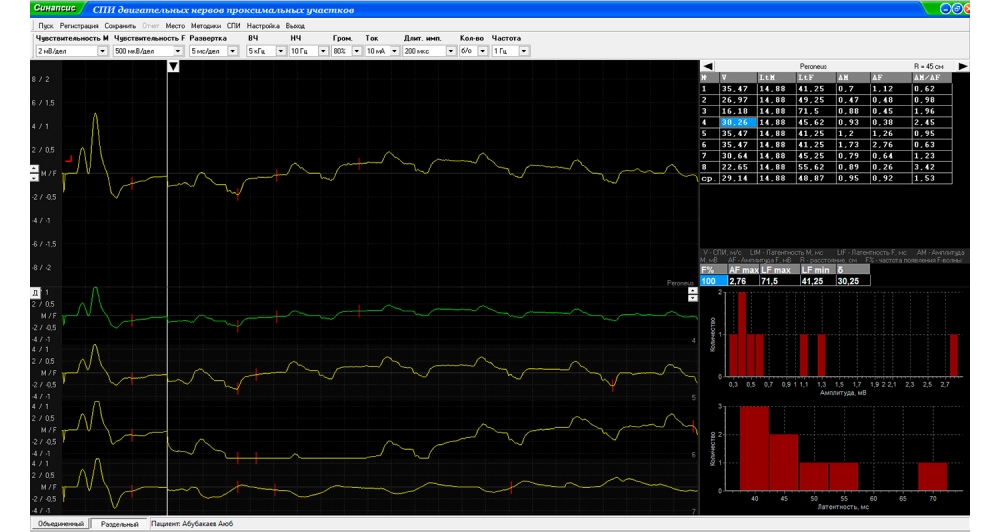

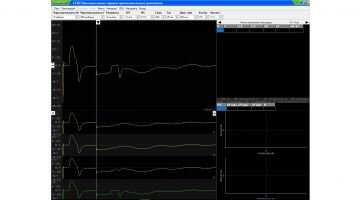

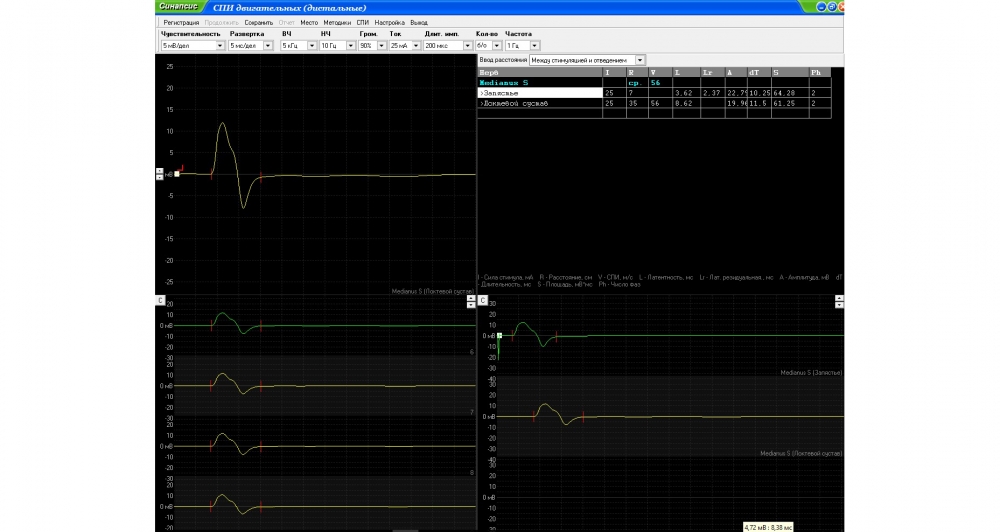

- расчет скорости проведения импульсов по двигательным (проксимальным и дистальным участкам) и чувствительным нервам,
- определение характеристик F-волны,
- анализ H-рефлекса, мигательного рефлекса,
- анализ декремента М-ответа на ритмическую стимуляцию и тетанизацию.
1. База данных для хранения информации по пациентам и результатов обследования.
2. Программное управление всеми параметрами регистрируемых сигналов и стимулирующих воздействий.
3. Автоматическое и автоматизированное обнаружение требуемых для анализа участков электромиограммы.
4. Алгоритмы цифровой обработки сигналов для классификации, расчетов и графических представлений.
5. Формирование отчетной формы.
Количество каналов | 2 |
Подключение к компьютеру | USB |
Рабочая полоса частот усилителя (на уровне –3 дБ) | 0 – 10 кГц |
Частота дискретизации по каждому из каналов | 40 кГц |
Среднеквадратическое значение шума, приведённое ко входу | не более 6 мкВ |
Диапазон амплитуд измеряемых сигналов | 0,1 мкВ – 200 мВ |
Динамический диапазон АЦП | 100 дБ |
Разрядность АЦП | 24 |
Нижняя граница полосы пропускания | 0 Гц – 1000 Гц |
Верхняя граница полосы пропускания | 1 Гц – 10000 Гц |
Электропитание | +5 В (от порта USB) |
Электростимулятор
Тип | токовый |
Амплитуда импульсов | 0 – 100 мА |
Шаг управления амплитудой импульсов | 1 мА |
Длительность импульсов | 10 мкс – 1 мс |
Шаг перестройки длительности импульсов | 10 мкс |
Частота следования импульсов | 0 – 50 Гц |

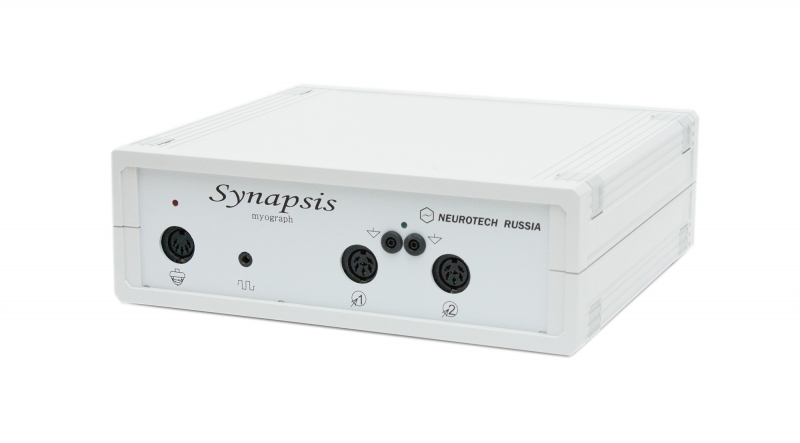

- 1. Аппаратный блок (1 шт.)

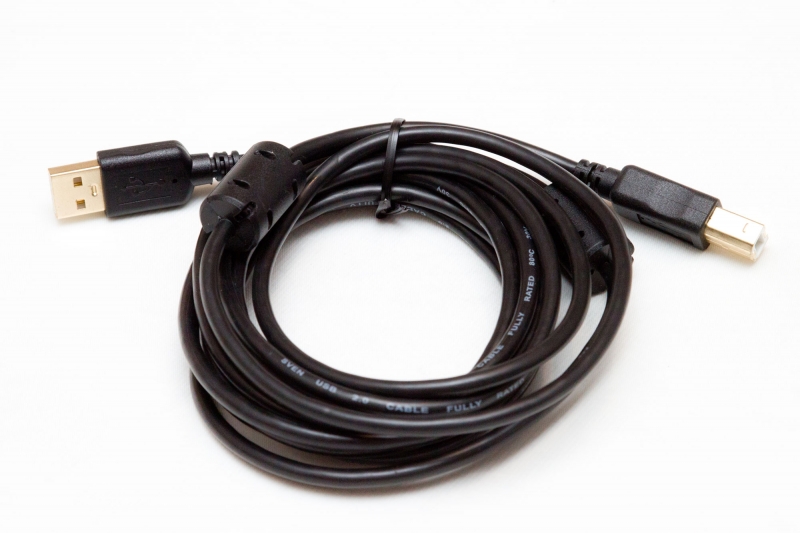

- 2. Кабель USB (1 шт.)

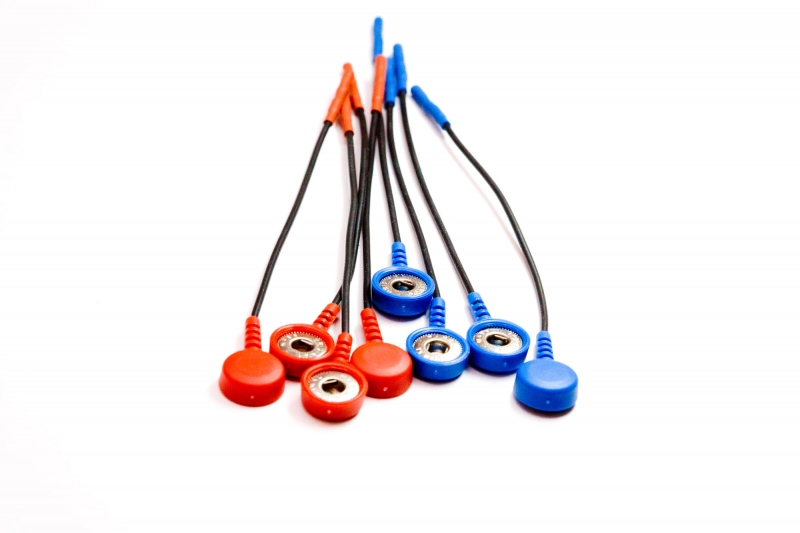

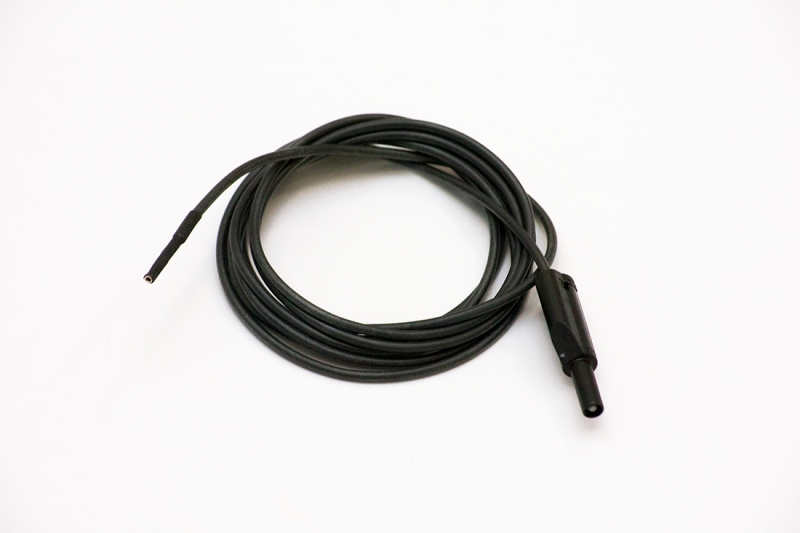

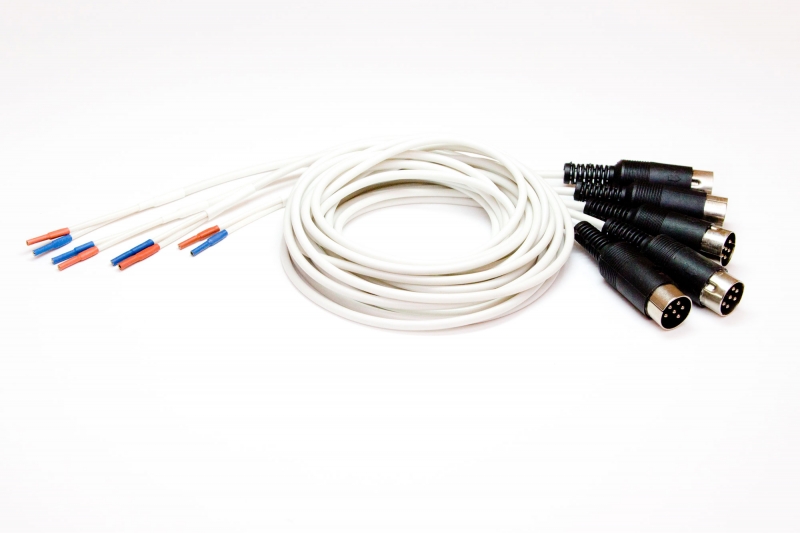

- 3. Отводящий провод (3 шт.)
- 4. Стимуляционный электрод с фетровыми прокладками (1 шт.)

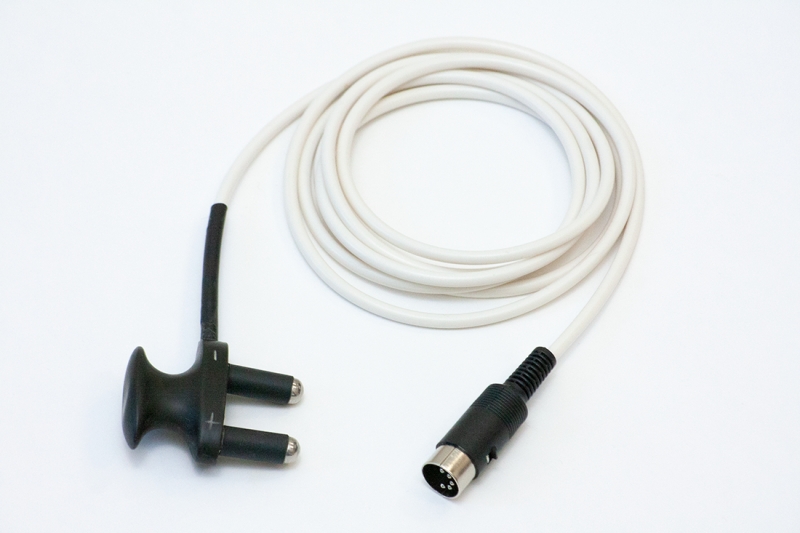

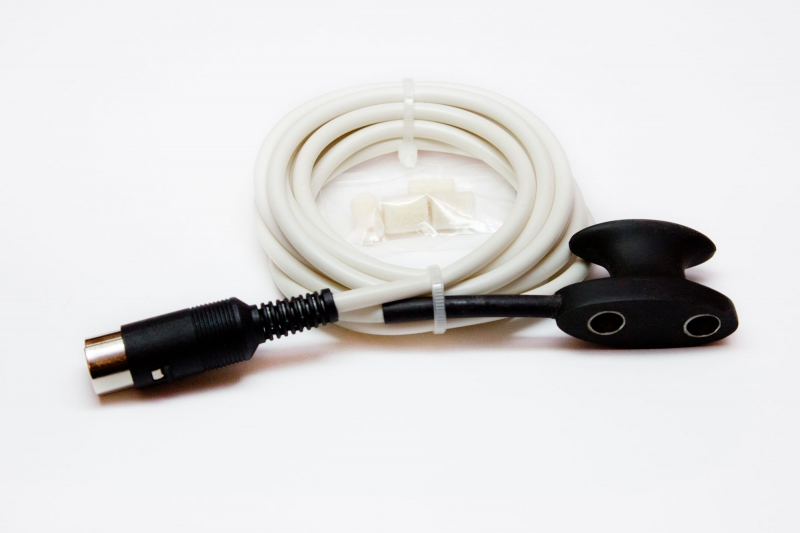

- 5. Стимуляционный электрод вилочковый (1 шт.)
- 6. Провод общего электрода (2 шт.)

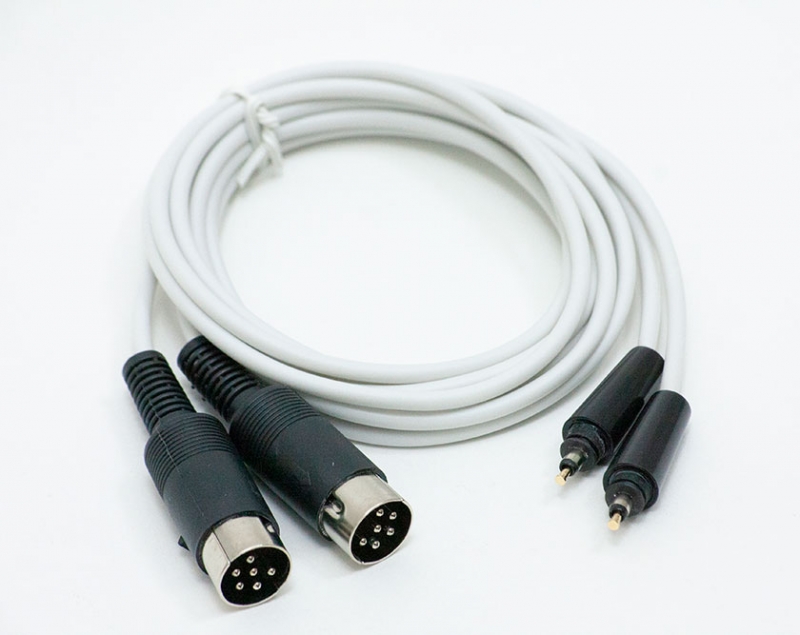

- 7. Провод для игольчатых электродов (2 шт.)

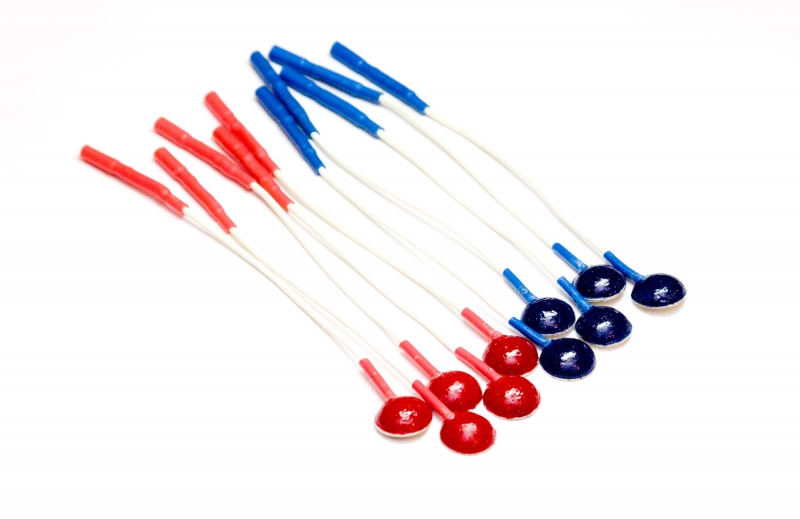

- 8. Отводящий электрод (6 шт.)

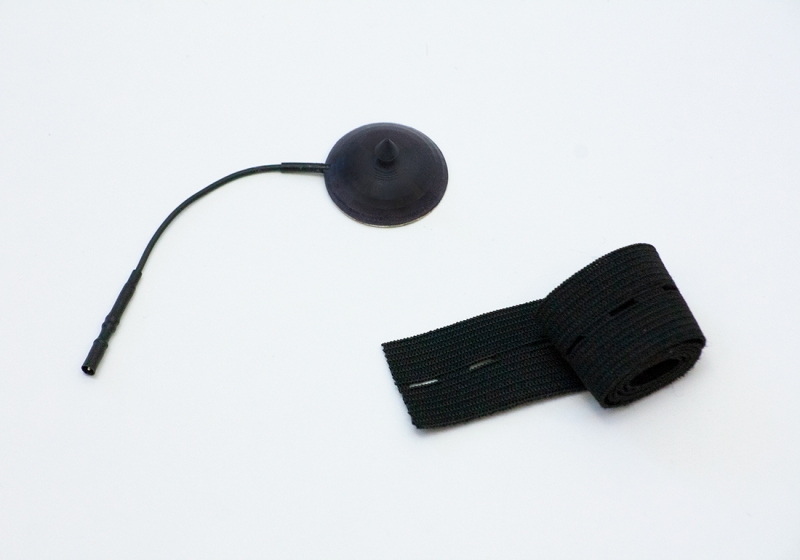

- 9. Общий электрод («земляной») с лентой для крепления (2 шт.)

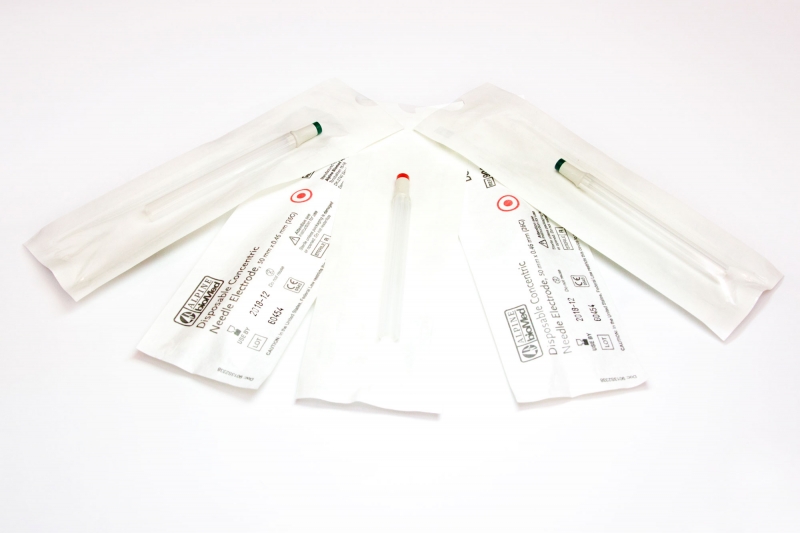

- 10. Игольчатые электроды (25 мм - 2 шт, 50 мм - 3 шт.)
- 11. Адаптеры для одноразовых ЭМГ электродов (6 шт.)

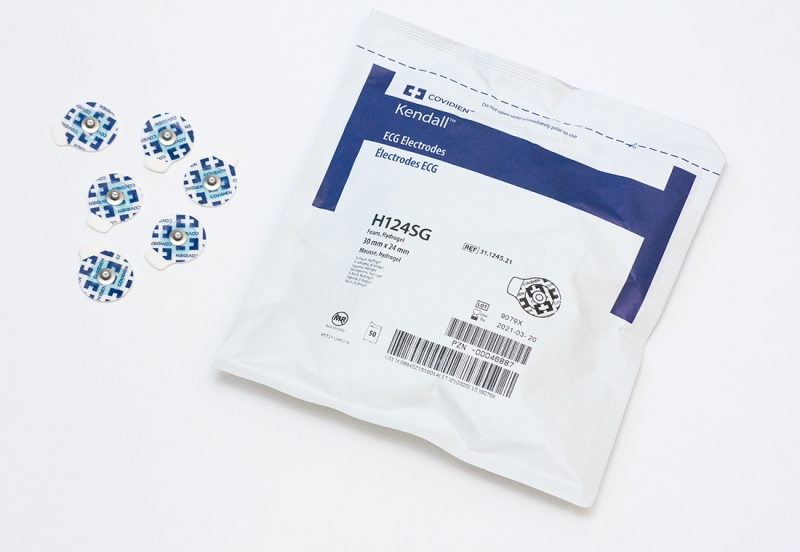

- 12. Упаковка одноразовых электродов (50 шт.)

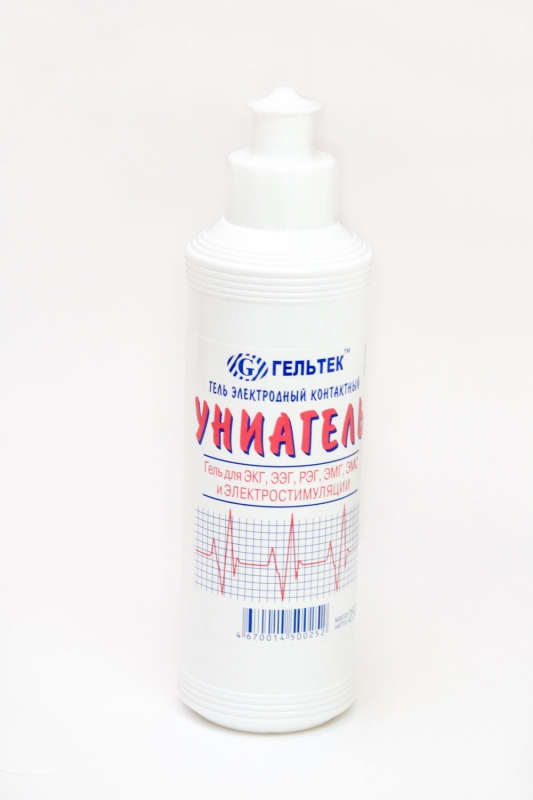

- 13. Гель электродный (1 шт.)

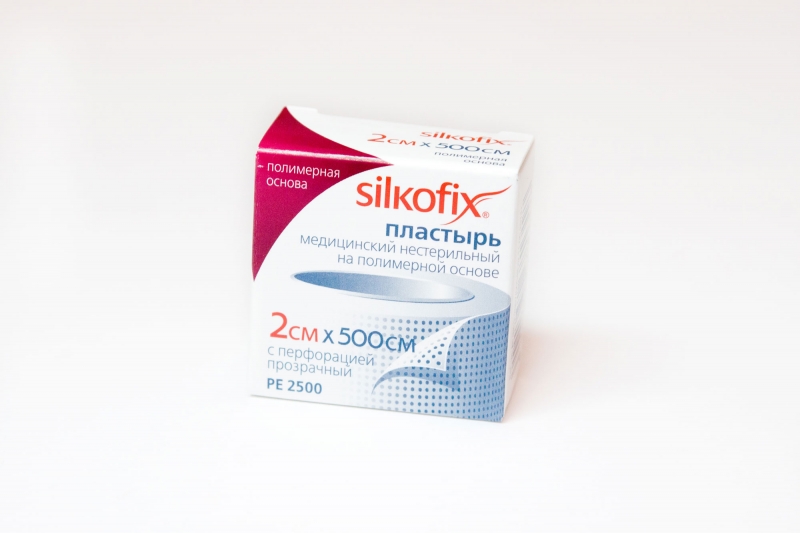

- 14. Пластырь (1 шт.)

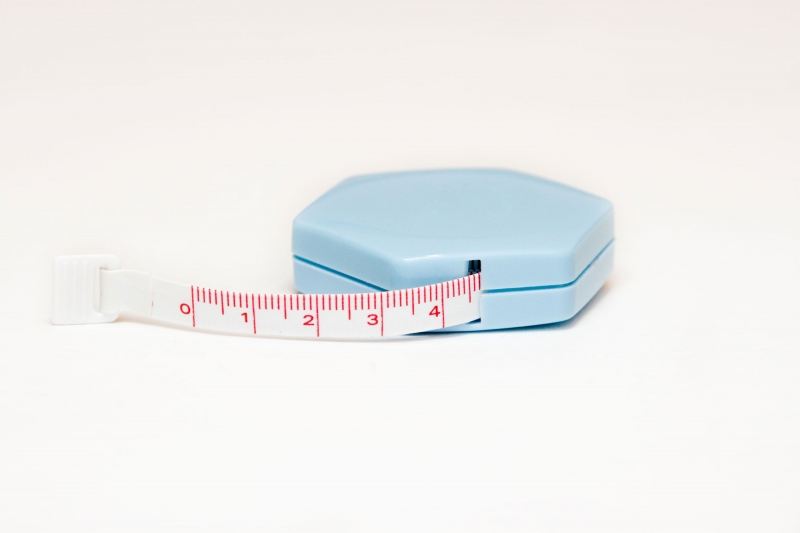

- 15. Лента сантиметровая (1 шт.)

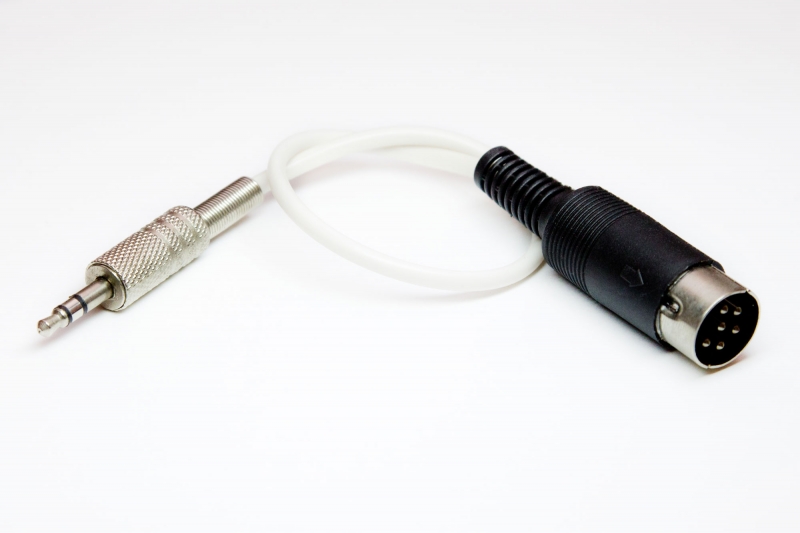

- 16. Калибровочный провод (1 шт.)

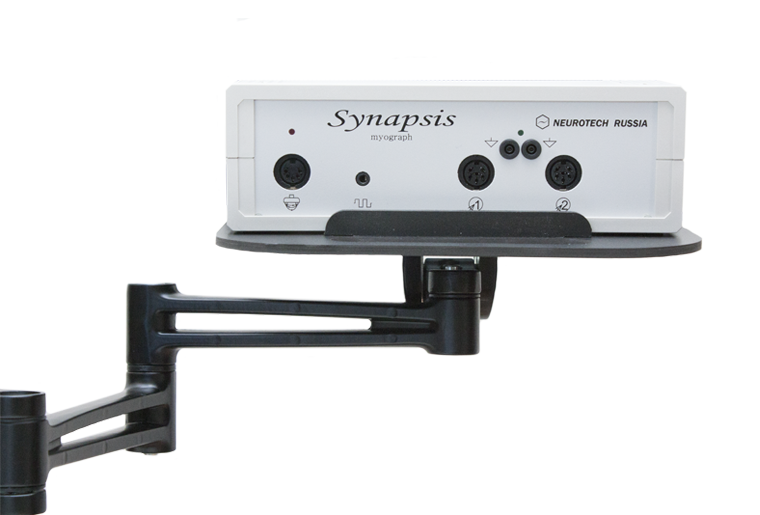

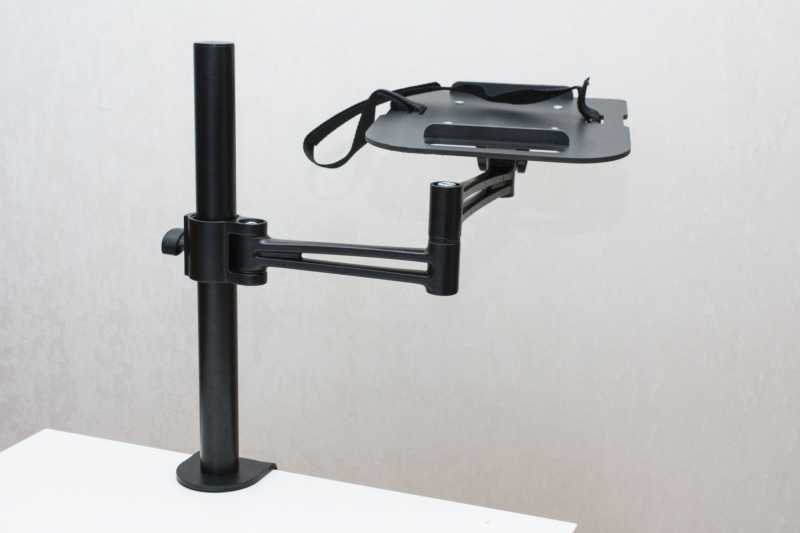

- 17. Специализированная подставка под прибор (1 шт.)

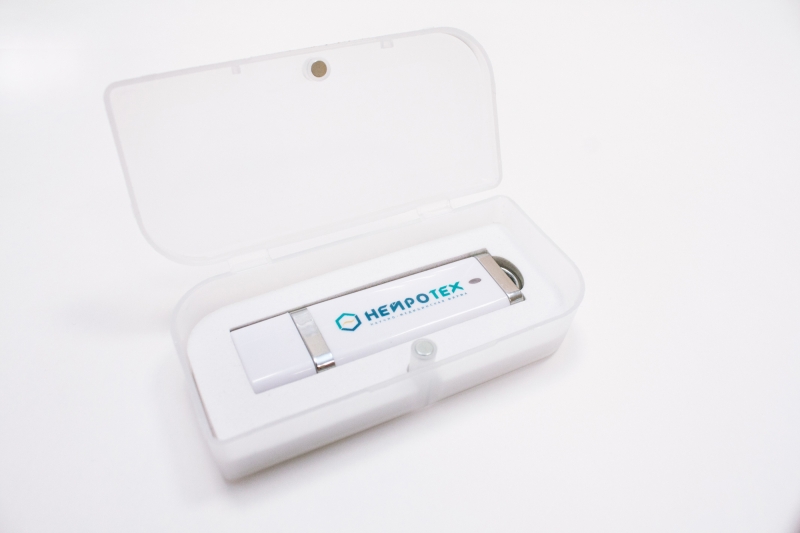

- 18. Флеш накопитель памяти с программным обеспечением (1 шт.)
- 19. Эксплуатационная документация (1 компл.)
