Миограф «Синапсис» ВП
Электромиограф «СИНАПСИС» с блоком исследования вызванных потенциалов позволяет провести как спектр общепринятых электромиографических методик, так и регистрацию вызванных потенциалов основных модальностей (зрительные, акустические, соматосенсорные, когнитивные).
Поделиться
Миограф «Синапсис» с ВП соответствует Перечню оборудования для оснащения и переоснащения медицинских организаций по Приказу МЗ РФ №1379н от 28.12.2020 г. (код вида мед. изделия 152550 «Аппарат для регистрации вызванных потенциалов, медленных потенциалов»).
Работа с прибором производится по одному, двум или четырем стандартным отведениям в реальном времени. Может с одинаковой эффективностью применяться как в стационарных условиях, так и при выездах (не требует питания 220 В). При разработке применен ряд инновационных технических решений, позволяющих регистрировать максимально качественную электромиограмму (ЭМГ) с крайне низким уровнем шумов и помех.
ОБУЧЕНИЕ
Обучение практической работе с электроэнцефалографом «Компакт-Нейро» для проведения функциональной диагностики. Формат проведения: ОЧНО и ДИСТАНЦИОННО.

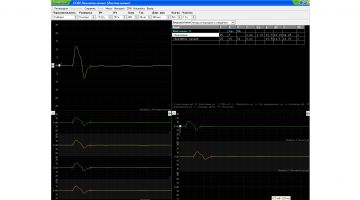

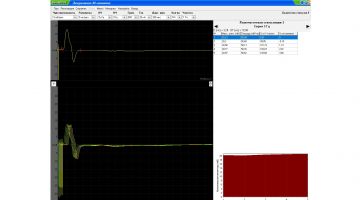

Электромиографическая система «Синапсис» позволяет проводить электронейромиографические методики:

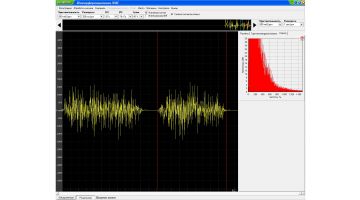

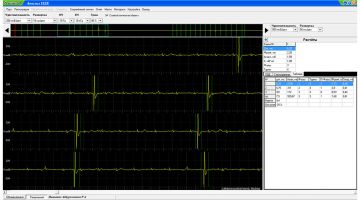

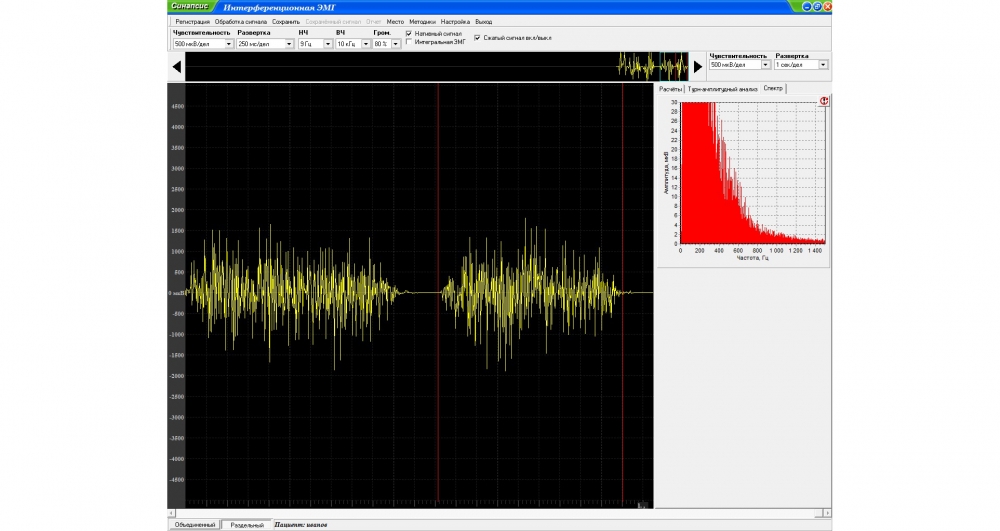

- анализ интерференционной, спонтанной, интегральной электромиограммы,
- турн-амплитудный и спектральный анализ,

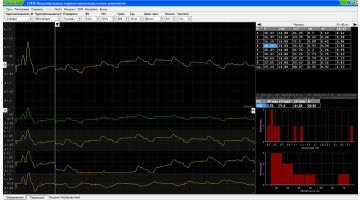

- анализ потенциалов двигательных единиц,

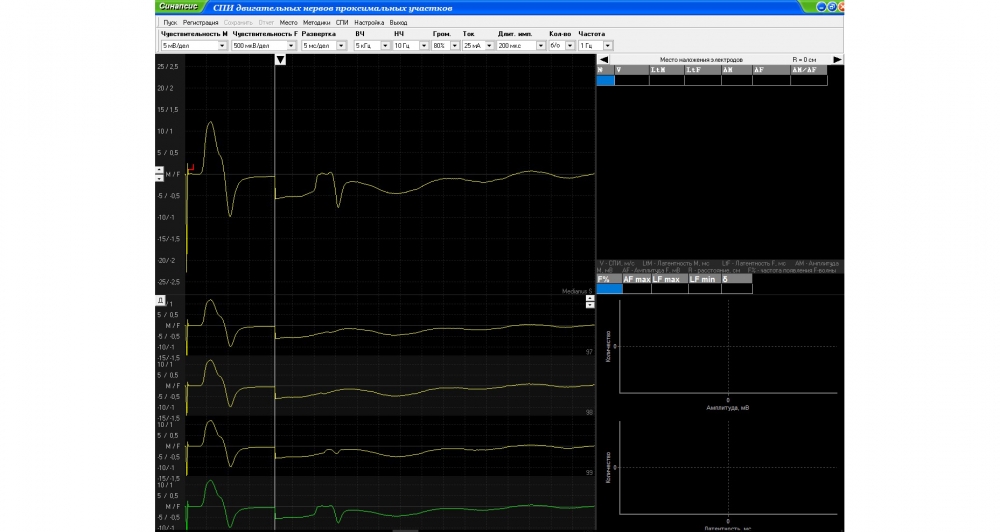

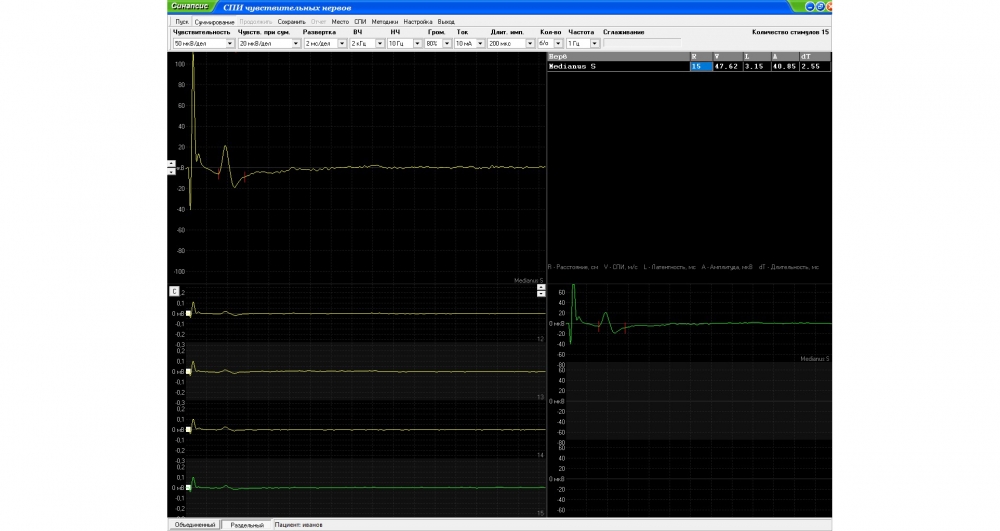

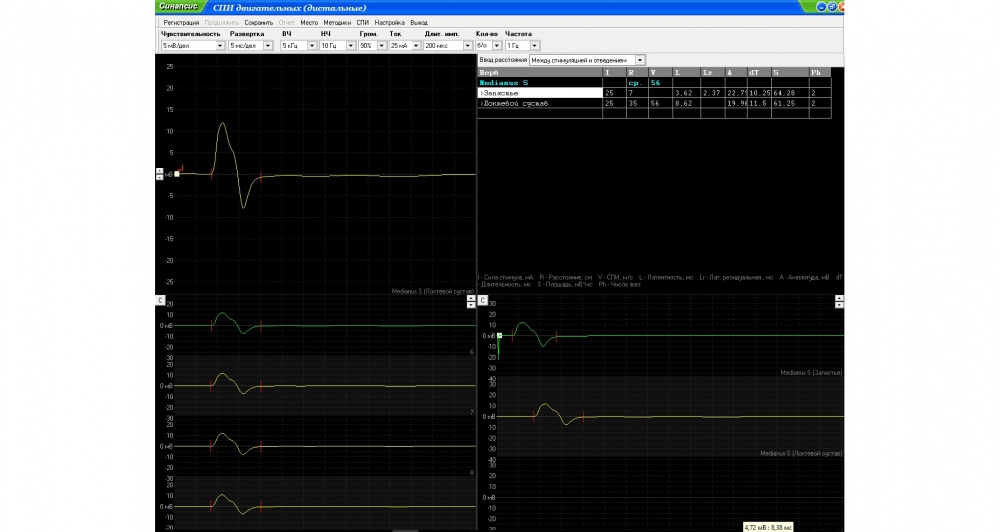

- расчет скорости проведения импульсов по двигательным (проксимальным и дистальным участкам) и чувствительным нервам,
- определение характеристик F-волны,
- анализ H-рефлекса, мигательного рефлекса,
- анализ декремента М-ответа на ритмическую стимуляцию и тетанизацию,
- анализ реципрокности.
Данная конфигурация миографа оснащается дополнительными аксессуарами, позволяющими провести:

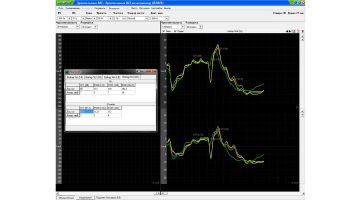

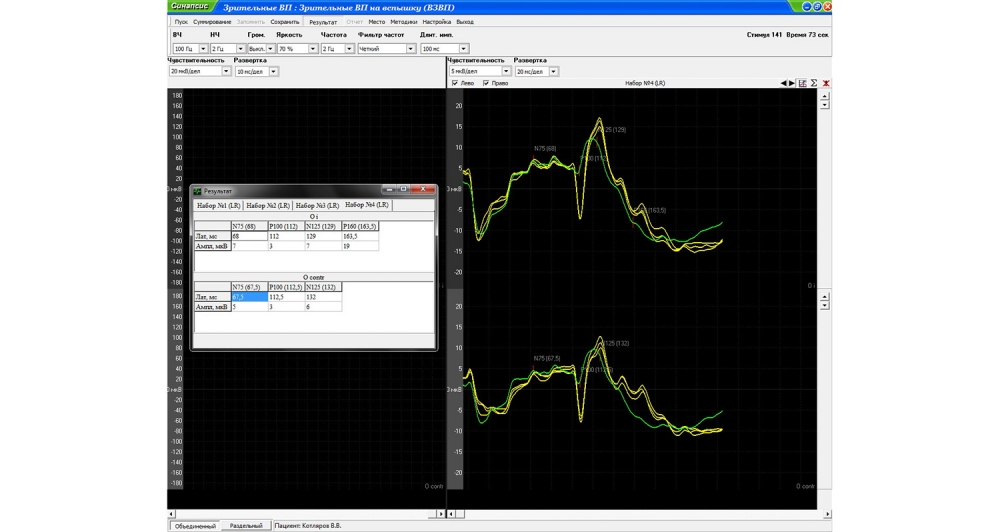

- зрительные вызванные потенциалы на вспышку света и обращаемое шахматное поле,
- длинно- и коротколатентные акустические вызванные потенциалы,
- соматосенсорные вызванные потенциалы,
- когнитивные вызванные потенциалы.
В качестве дополнительных, в системе реализованы стоматологические методики для оценки действия жевательных и мимических мышц.
1. База данных для хранения информации по пациентам и результатов обследования.
2. Программное управление всеми параметрами регистрируемых сигналов и стимулирующих воздействий.
3. Автоматическое и автоматизированное обнаружение требуемых для анализа участков электромиограммы.
4. Алгоритмы цифровой обработки сигналов для классификации, расчетов и графических представлений.
5. Формирование отчетной формы.
Количество каналов | 4 |
Подключение к компьютеру | USB |
Рабочая полоса частот усилителя (на уровне –3 дБ) | 0 – 10 кГц |
Частота дискретизации по каждому из каналов | 40 кГц |
Среднеквадратическое значение шума, приведённое ко входу | не более 6 мкВ |
Диапазон амплитуд измеряемых сигналов | 0,1 мкВ – 200 мВ |
Динамический диапазон АЦП | 100 дБ |
Разрядность АЦП | 24 |
Нижняя граница полосы пропускания | 0 Гц – 1000 Гц |
Верхняя граница полосы пропускания | 1 Гц – 10000 Гц |
Электропитание | +5 В (от порта USB) |
Электростимулятор
Тип | токовый |
Амплитуда импульсов | 0 – 100 мА |
Шаг управления амплитудой импульсов | 1 мА |
Длительность импульсов | 10 мкс – 1 мс |
Шаг перестройки длительности импульсов | 10 мкс |
Частота следования импульсов | 0 – 50 Гц |
Фоностимулятор
Диапазон громкости импульсов | 0 – 120 Дб |
Шаг управления громкостью | 1 Дб |
Режимы подачи импульсов | сжатие, разрежение, попеременно |
Каналы | только на левую сторону, только на правую сторону, на обе стороны одновременно |
Длительность импульсов | 50 – 1000 мкс |
Частота следования импульсов | 0 – 50 Гц |
Фотостимулятор
Тип стимулятора | светодиодный |
Длительность импульсов | 0,1 мс – 500 мс |
Частота следования импульсов | 0 – 50 Гц |
Стимулятор типа «шахматный паттерн»
Тип стимулятора | дополнительный монитор |
Наборы полей | 4x3, 8x6, 16x12, 32x24, 64x48 |
Режимы изображения | шахматное поле, горизонтальные полосы, вертикальные полосы |
Область отображения | полный экран, верхняя/нижняя полуплоскость экрана, левая/правая полуплоскость, любая четверть экрана |
Маркер для фиксации взгляда пациента | по всему полю |
Частота следования импульсов | 0 – 50 Гц |

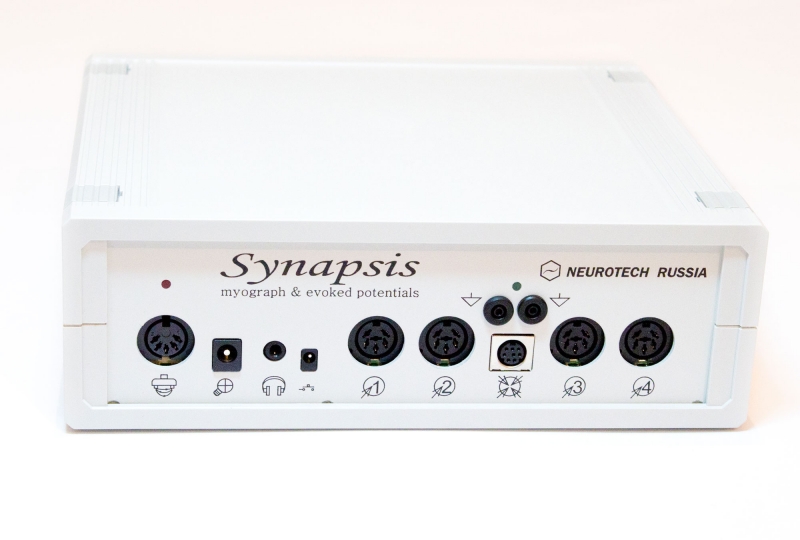

- 1. Аппаратный блок (1 шт.)

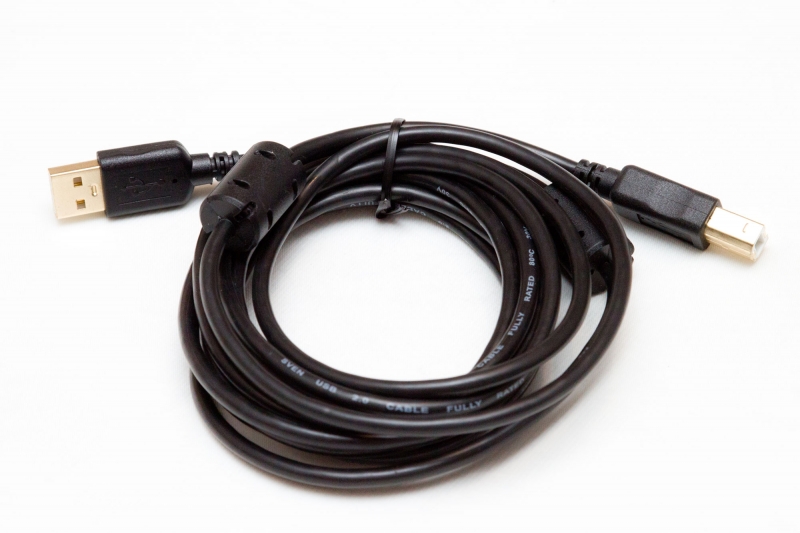

- 2. Кабель USB (1 шт.)

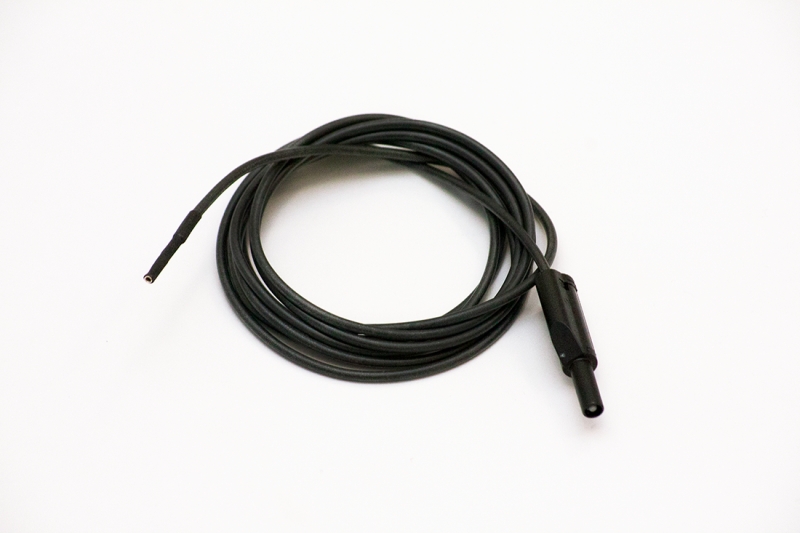

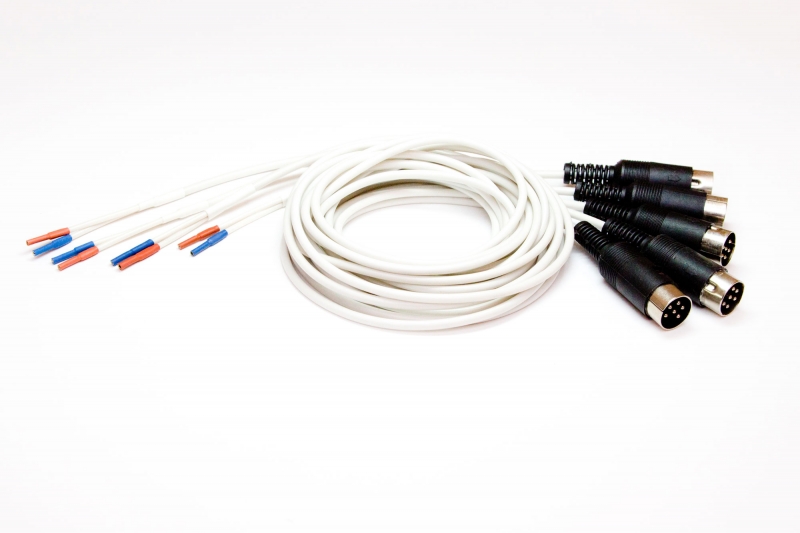

- 3. Отводящий провод (5 шт.)

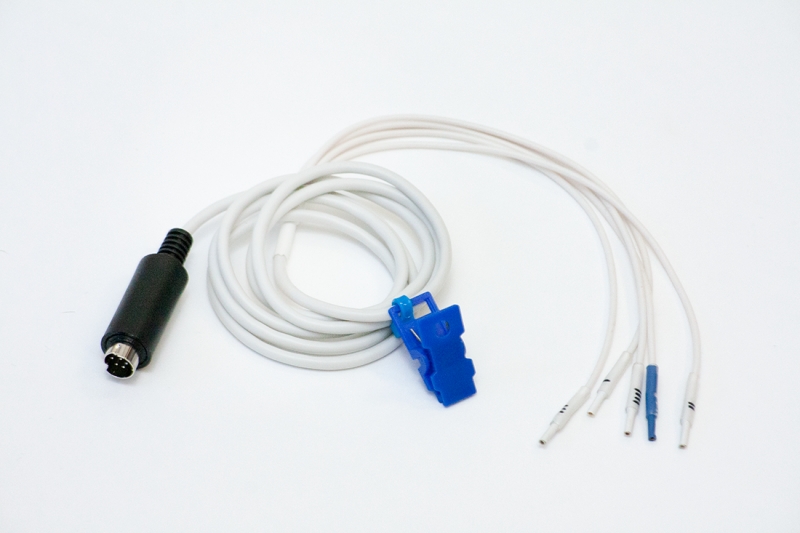

- 4. Объединенный провод (многоканальный) (1 шт.)

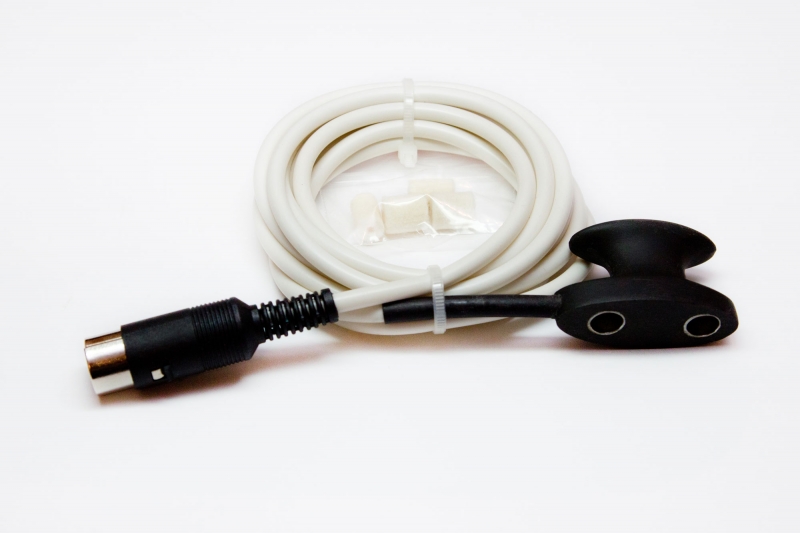

- 5. Стимуляционный электрод с фетровыми прокладками (1 шт.)
- 6. Стимуляционный электрод вилочковый (1 шт.)
- 7. Провод общего электрода (2 шт.)
- 8. Провод для игольчатых электродов (2 шт.)
- 9. Отводящий электрод (10 шт.)

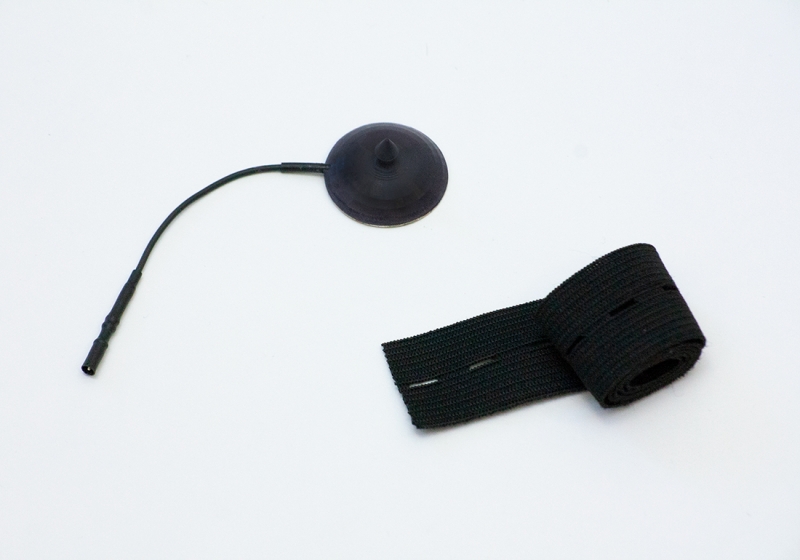

- 10. Общий электрод («земляной») с лентой для крепления (2 шт.)

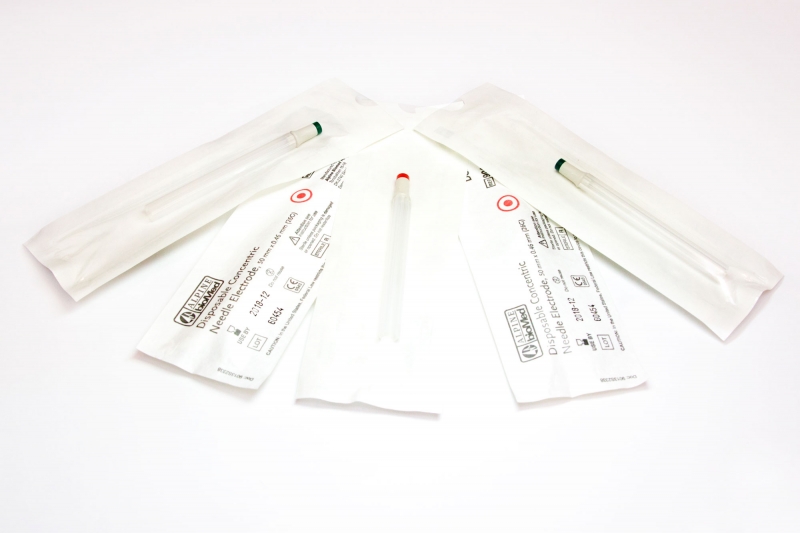

- 11. Игольчатые электроды (25 мм - 2 шт, 50 мм - 3 шт.)

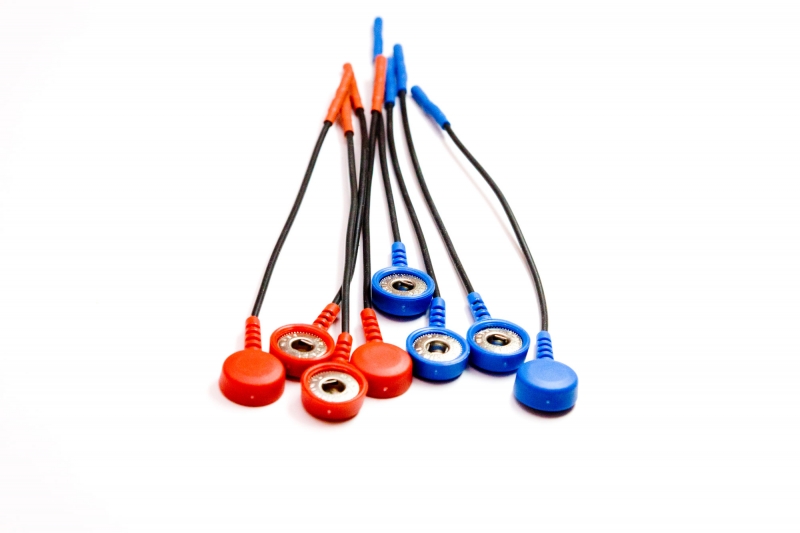

- 12. Адаптеры для одноразовых ЭМГ электродов (8 шт.)

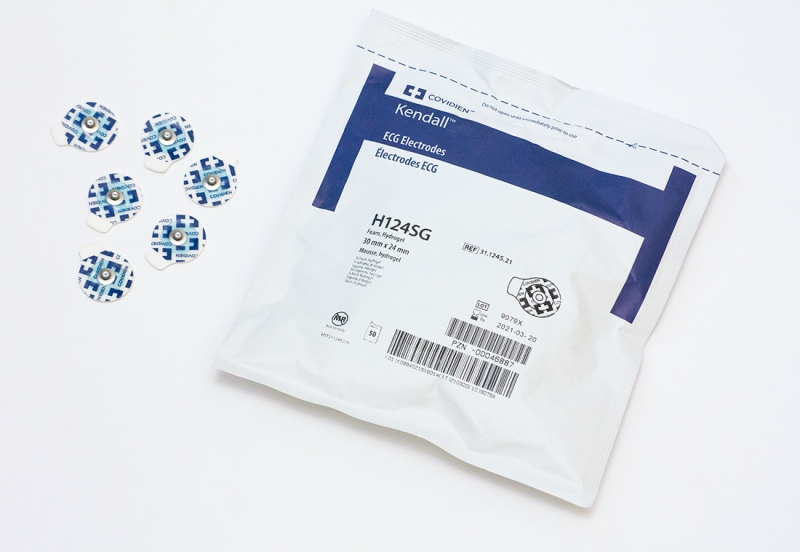

- 13. Упаковка одноразовых электродов (50 шт.)

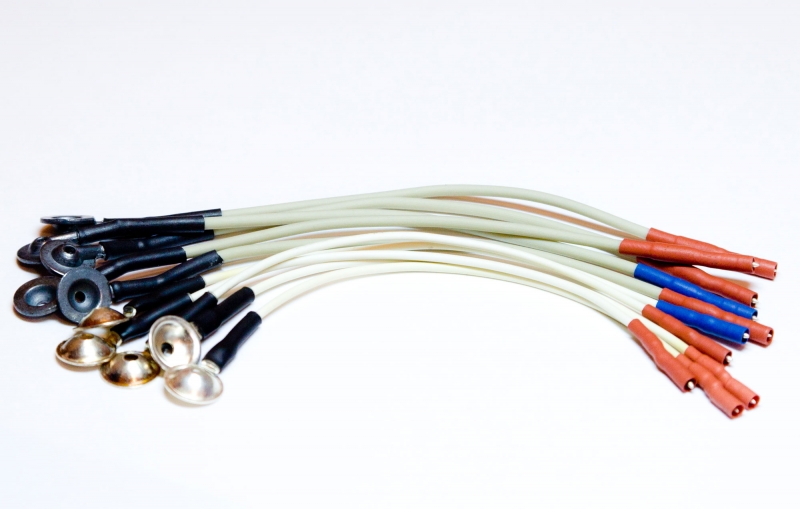

- 14. Электроды для проведения ВП под пасту Ten20 (5 шт.)

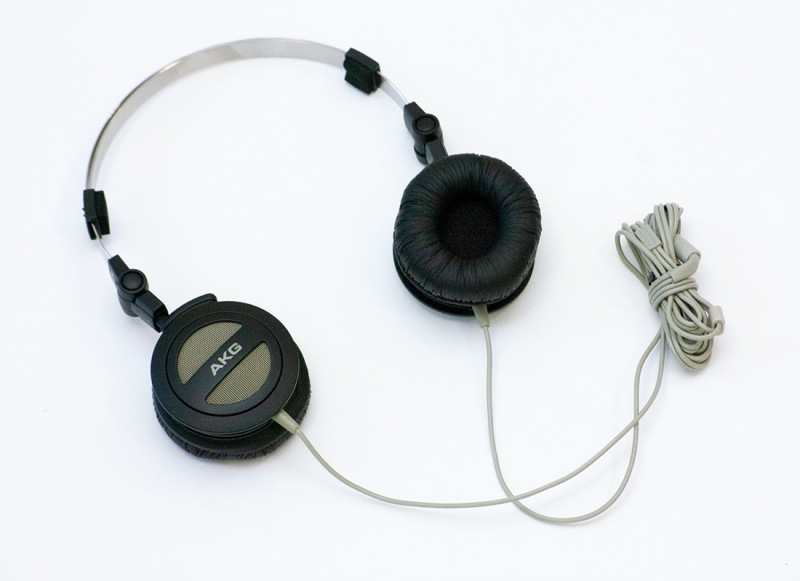

- 15. Наушники для акустических ВП (1 шт.)

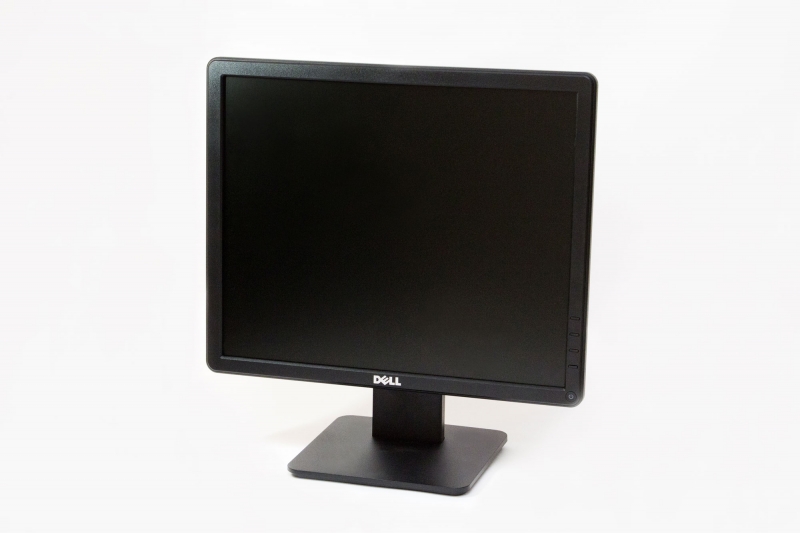

- 16. Монитор для ВП на шахматный паттерн (1 шт.)

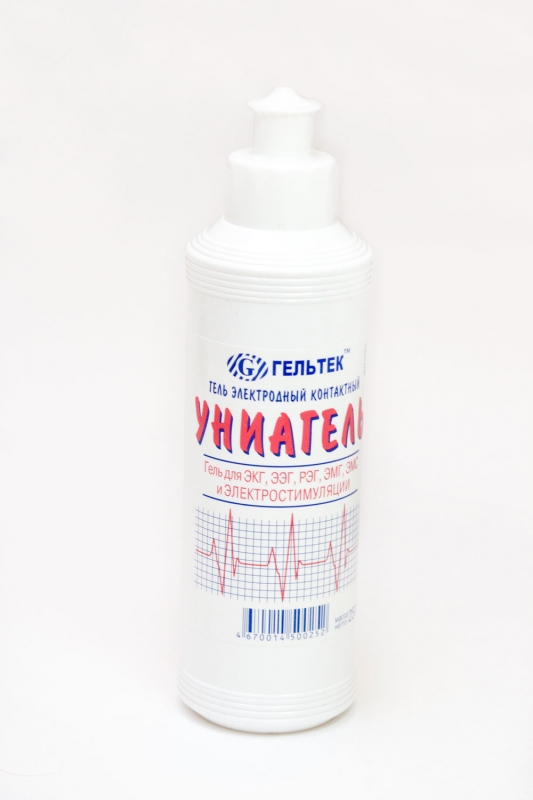

- 17. Гель электродный (1 шт.)

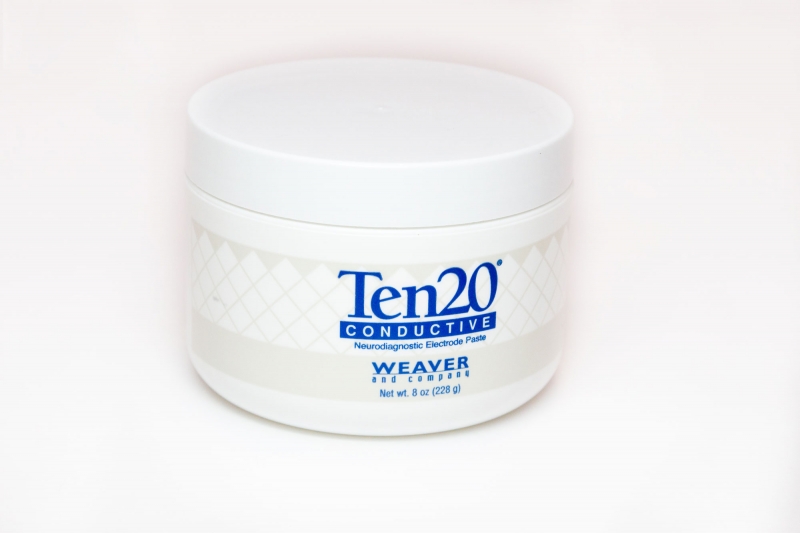

- 18. Паста Ten20 (1 шт.)

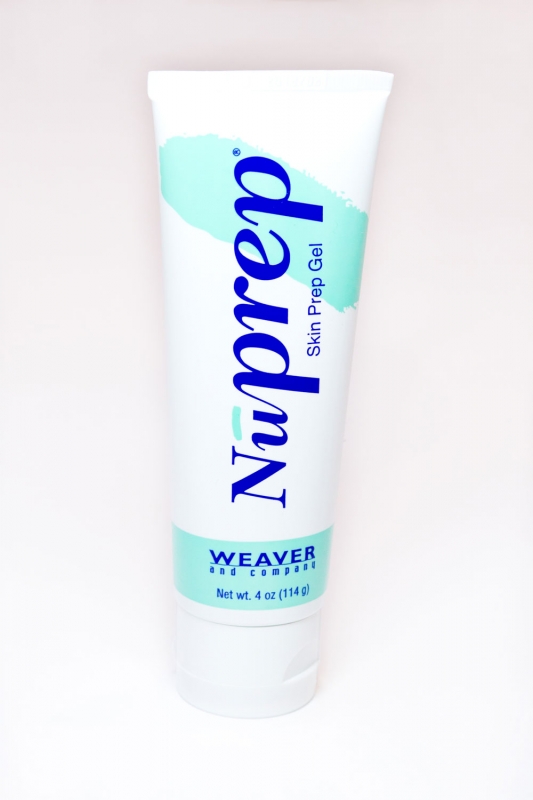

- 19. Гель абразивный NuPrep для подготовки кожи (1 шт.)
- 20. Светодиодные очки для зрительных ВП (1 шт.)

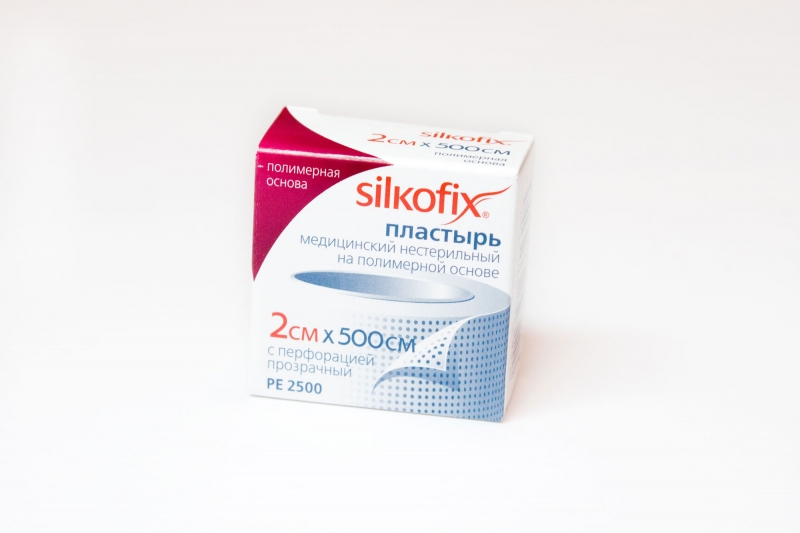

- 21. Пластырь (1 шт.)

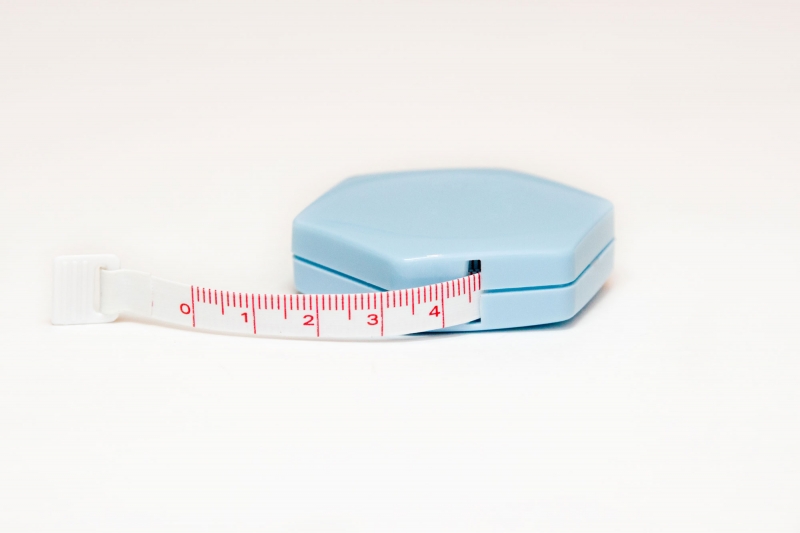

- 22. Лента сантиметровая (1 шт.)

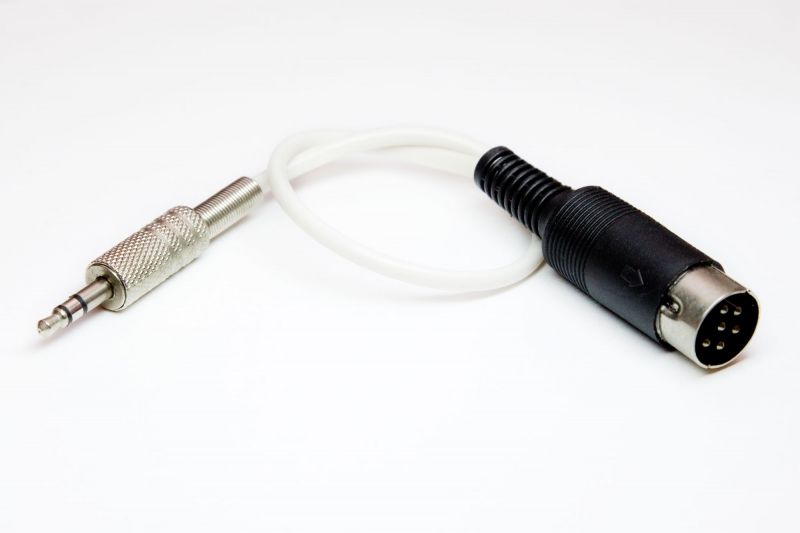

- 23. Калибровочный провод (1 шт.)

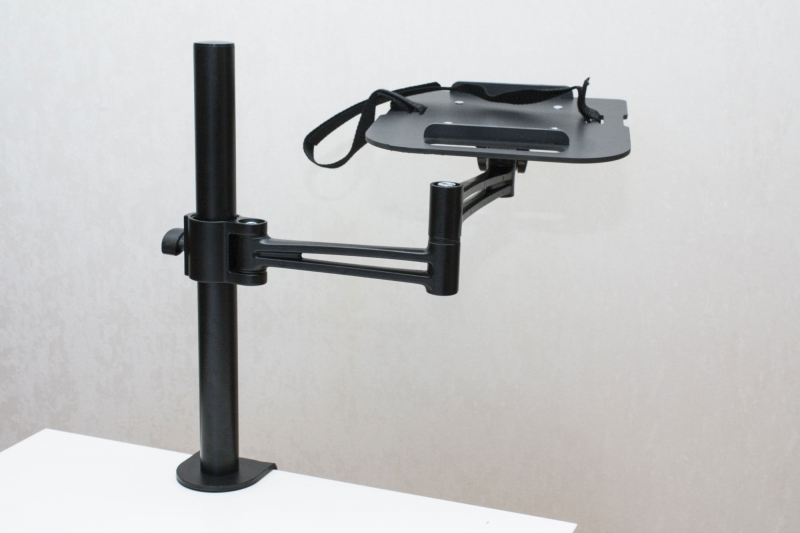

- 24. Специализированная подставка под прибор (1 шт.)

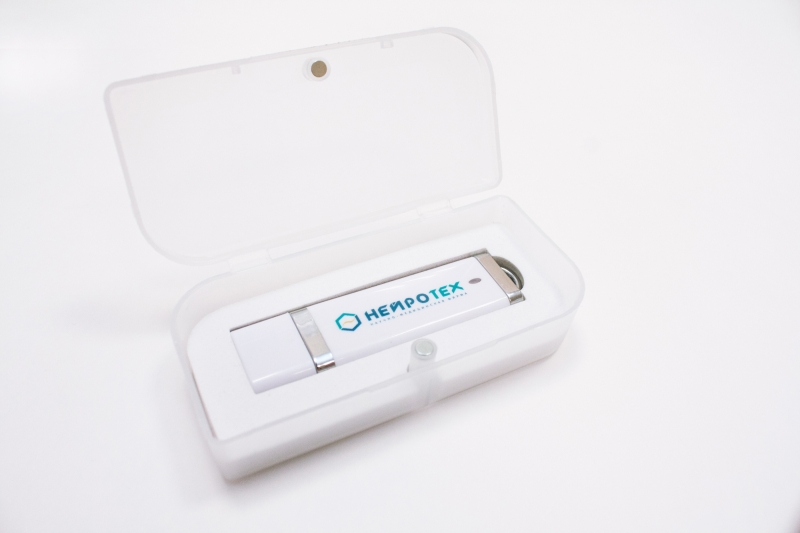

- 25. Флеш накопитель памяти с программным обеспечением (1 шт.)
- 26. Эксплуатационная документация (1 компл.)
